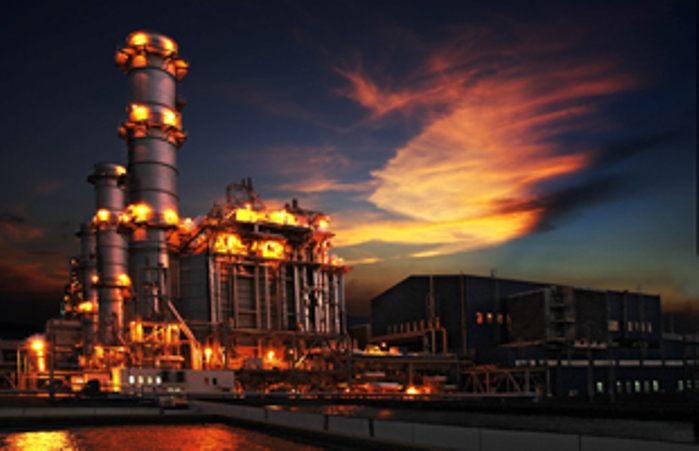

上海外高桥发电厂是国家"八五"重点工程，也是上海浦东第一批十大基础设施工程投资最多的一项工程。这项工程共投资54亿人民币，由申能股份有限公司与上海电力股份有限公司各投资50%建造。总装机容量为120万千瓦。外高桥二期工程建设规模为两台90万千瓦单轴超临界燃煤发电机组，是国内单机容量最大、技术水平最高的发电机组，二期两台 90万千瓦机组，被称为“中华第一机组”，它与 60万千瓦机组相比，在容量上是一个跨越，在设计和技术理念上更是一大突破。一方面， 90万机组属于百万千瓦火力发电机组，是世界火力发电机组中的“皇冠”，机组全冷态启动从零转速到每分钟 3000转，只需要 5分钟；另一方面，机组效率高，发电煤耗仅293克 /千瓦时，即每发一度电所消耗的煤是293克，属世界最低之列。目前，全国平均发电煤耗是374克 /千瓦时。而外三期的整机效率比外二期还将提高 4%，发电煤耗比外二期还要低12克。正是得益于这样的高效率，在煤价上涨、竞争激烈的情况下，外高桥基地市场竞争力极强，像投产时间并不长的外高桥第二发电有限公司去年实现净利近 5亿元它将于，建成后年发电量为120万千瓦时。这将标志着我国火电建设已进入百万级机组的新阶段。它将对缓和上海市供电紧张状况起到积极作用。
此次项目全部综合布线系统的建设由计算机内网综合布线、外网综合布线和语音电话综合布线三部分组成。系统内网数据点2672个，内网信息点用有320个为光纤数据点，外网数据点1056个，电话语音点1271个，合计6855个信息点。电厂是电磁干扰比较严重的地方。在选择布线系统时应慎重考虑。因此我们充分考虑了实施了以下的解决方案：
1） 采用屏蔽线缆系统（STP）。从工作区信息插座、连接线缆、到电信间的配线架和机柜，整个系统都是屏蔽的，且屏蔽层必须保证整体的电气性能的连接，不能有断裂处，否则起不到屏蔽作用。
2） 采用金属桥架和管道做屏蔽层，这种办法要求整个桥架系统必须保持电气性能上的连接，而且必须有良好的接地措施。这种屏蔽措施是一个好办法。即起到了屏蔽作用，又不增加成本。
3） 采用光缆。光缆具有极强的抗电磁干扰能力。厂区采用了大量光纤到桌面的设计，这样完全杜绝了电磁辐射的干扰！
为满足上海外高桥发电厂“高性能、高可靠性、高安全性”的要求，布线系统选用普鲁斯特六类双屏蔽铜缆系统和万兆多模光纤系统。普鲁斯特六类双屏蔽铜缆系统不仅可以提供高达万兆的信号传输能力，而且可以提供最好的电磁兼容性能。普鲁斯特的双屏蔽布线系统可以保证该单位的保密数据在传输时不会受到外界干扰的影响，也不会被外界所窃听，最大程度的保障了数据传输的安全性，符合国家级保密单位对于数据传输信道的要求。普鲁斯特布线万兆光纤符合ISO/IEC 11801 2nd 版及ANSI/TIA/EIA568-B.3 ，ICEA关于OM3多模光纤技术性能要求，满足并超过万兆以太网IEEE802.3ae 10GBase-SR、千兆以太网IEEE802.3Z 1000Base-SX、1000Base-LX，百兆以太网100Base-FX，1.2G/622M异步传输模式(ATM)、光纤分布数据接口(FDDI)等应用标准。
施工中按照标准要求，并遵守屏蔽系统安装原则：工作区拉线预留750px端接长度；尽量减少屏蔽层中接地线的剥开长度,因为越短,则引起的电感越少,接地效果越好；屏蔽布线系统的屏蔽层接地连接在楼层电信间的配线架和机柜处进行，即电缆的屏蔽层通过配线架和机架的连接以及机架与接地端子的连接来实现接地。同时，注意电缆的敷设。
普鲁斯特六类屏蔽布线系统
（1）垂直主干线缆敷设在垂直或水平金属桥架内，水平线缆在走廊吊顶内沿金属线槽敷设，水平线缆进入房间后在吊顶内沿墙穿镀锌钢管暗敷至信息插座。
（2）所有内网、外网数据点全部由不同的金属线槽引出。
（3）内网数据点信息插座与其他类信息插座间距不小于200mm。
性能优异的屏蔽产品为网络系统提供基础保障
系统电缆普鲁斯特布线六类紧凑型电缆，其设计结合了单独线对屏蔽的电磁防护性能和标准FTP结构电缆的紧凑的尺寸，具有每线对独立金属箔屏蔽+外层金属丝网的双屏蔽结构，以保证系统的传输性能。新型的紧凑型电缆在300MHz频率范围内满足标准的ACR性能。这种电缆的设计确保屏蔽电缆的性能能够超出ISO 11801版本2和CENELEC EN50173（版本2）标准的要求，未来更可支持万兆以太网的传输。
连接硬件六类屏蔽模块采用360度全屏蔽的防护机制,为了补偿串扰的影响，这种模块的设计利用第二块电路板对信号传输路径进行分离，并完全满足IEC60603-7-5标准的要求。

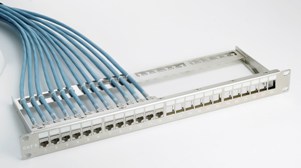

六类屏蔽配线架可以支持24根六类屏蔽电缆的端接。配线架的连接模块采用了增强连接模块技术，提供六类性能。RJ-45电路板安装模块在保持部件兼容的同时完全满足六类性能参数的要求。
系统性能利用这些产品建造的六类屏蔽布线系统。不仅每个单独的部件满足要求，而且系统性能也超过了ISO 11801版本2和CENELEC EN50173（版本2）标准的要求。普鲁斯特布线六类屏蔽系统支持25年质量保证，这种质量保证可以覆盖未来25年中基于六类屏蔽布线系统的所有应用。
普鲁斯特公司携手其优秀的工程合作商，为项目提供了全面的产品、技术和工程服务，并为系统及其组件提供长达25年的业界最长的质量保证。普鲁斯特屏蔽解决方案为电厂提供可靠的信息神经系统，保证了电厂的MIS与SIS信息化运行的通畅，保证了安全的信息传递！
