项目背景
用友软件从最初的2人、5万元发展到今3000多员工，成为上市公司继成为中国财务软件的象征之后，在中国ERP市场上又称王。用友软件已成长为亚太本土最大管理软件供应商，回眸过去，展望未来，“用友”旗帜在全球飘扬。
为适应用友软件的飞速发展，公司董事会决定在中关村这片民族软件成长的沃土上，建设中国人自己的、世界一流的软件研发基地——用友软件园。在一期建设完成并启用的亚洲最大管理软件基地——用友软件园，用友将实现新飞跃：成就“世界级管理软件和移动商务服务提供商”的宏伟目标。

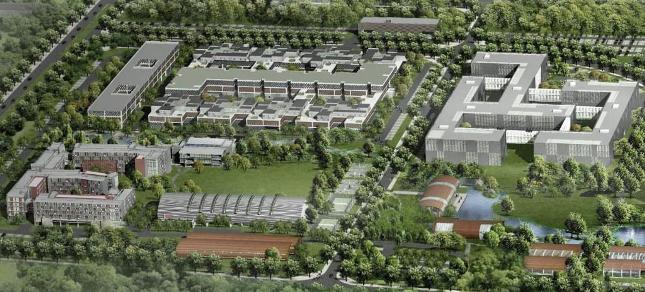

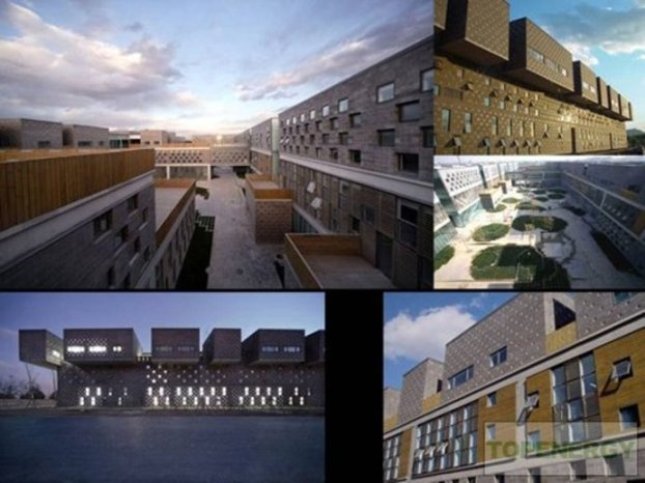

园区包括用友公司永久总部、研发中心、研发产品出口基地、创业中心、数据中心、物流中心、培训中心、接待中心等功能组团，她是一个高科技、花园式、环保型的国际一流水平软件产业园，是目前亚洲和亚太地区最大的管理软件产业基地，将成为用友集团总部所在地和中心研发基地。占地面积680余亩，总建筑面积40万平方米，绿化率30%以上。园区办公环境宽敞明亮，高度智能化、人性化，区内绿树成荫，运动、健身、餐饮等配套设施完备，是软件人才理想的工作乐园。软件园一期工程的顺利竣工和启用，为用友集团的长远发展建立了世界级的产业基地。
需求分析
作为国际知名的软件公司，先进的信息网络系统是研发、生产和管理中不可或缺的重要工具。综合布线系统是软件园弱电系统的神经中枢，担负着数据、语音安全有效传输的任务，是计算机网络系统中最基础的组成部分。因此，对于整个综合布线系统的建设，是整个网络系统建设中至关重要的部分，也是客户非常重视的部分。
软件园建设的总体目标为：建立一整套先进、完善的通讯、网络布线系统，包括为数据、语音、图像、控制等应用系统提供接入方式、既要满足用户软件园当前的使用需要，又要考虑将来网络发展的需要，使系统达到配置灵活、易于管理、易于维护、易于扩充的目的。作为国际领先的综合布线系统厂商普鲁斯特布线以其强大的品牌优势、优异的产品性能，以及良好的售后服务获得了用友软件的青睐，为软件园的综合布线系统提供设计和工程服务。
软件园“神经中枢”的设计
根据用友软件园网络系统的的现有需求和未来发展的需要，充分考虑国内外信息技术最新动态和发展趋势，在满足实用性要求的前提下，应用计算机网络技术、计算机软件技术，完成用友软件园网络管理系统工程建设，使其技术水平整体达到国内领先水平。
用友软件园功能有着区别于其他网络及系统的特殊性及重要性，软件园作为企业最重要的核心部分，网络应用的需求无论是复杂程度还是速度要求都比一般的网络系统更高。因此建立一个高带宽性，高安全性，高可靠性，高灵活高效率的数据中心结构化布线系统就显得尤为重要，否则将很难长久和高效地发挥中心的效能和作用，并限制系统及功能的平滑升级与持久发展。根据这些要求，普鲁斯特布线组织了优秀的技术和工程人员，为软件园的布线系统设计了一整套完善贴合的方案。
综合布线系统共计信息点12094个，其中配置数据点6054个，语音点6040个。系统逻辑上采用星形的拓扑结构，从结构上分析整个布线系统由工作区子系统，水平子系统，管理间子系统，垂直主干子系统，设备间子系统，园区建筑群等子系统构成。
整个数据中心园区骨干网物理上各数据中心主干采用普鲁斯特12芯室内室外通用万兆多模光纤与各楼层IDF配线间相连，可满足主干万兆比特的传输需求。同时还采用更加节省空间的小型LC光纤连接器，保证整个网络布线系统的高性价比。
水平子系统及工作区数据信息点根据生产区，办公区，旅馆区和主楼应用需求采用普鲁斯特 6类非屏蔽布线系统(CMR)防火等级外皮，提供250M的带宽，为将来顺利过渡千兆到桌面的连接提供便利。
各大楼设备间再通过12芯万兆光缆与园区中心机房相连。
管理间用于安装网络服务器、网络机柜等，在管理间内安放19英寸标准机柜，铜缆配线架和光纤配线架都安装在机柜中，在每个楼层管理间配置机架式光纤配线箱，为其配置多模光纤适配器板。连接时，采用多模光纤尾纤为引入的多模光纤进行熔接。本次设计中语音和数据配线架均采用快接式配线架用来端接水平六类铜缆布线。水平线缆管理环，提供配线架、设备跳线的水平方向线缆管理。所有跳线采用原装六类跳线。在网络管理工作中，网络管理员可以根据实际需要情况，只需要变换一下跳线的插口，就可以随时进行每一个信息端口数据和语音的切换，方便快捷。配线间内采用机架式光纤配线架、铜缆的快接式配线架、理线器等设备。
楼层分配线架(IDF)安装在各楼层弱电竖井内的机柜内，根据楼层信息点数量多少确定一层或者多层共用一个配线间。由于本工程中各层信息点数量普遍较多，所以除旅馆区外，其他各楼较多按照每层设置一个管理间设计。
布线系统涉及大量的线路的连接，这样大量的连线给管理带来了一定的困难。 PDS色标标记方案系统而科学地规定了怎样根据参数和识别步骤，查清交连场的线路和设备端接点。作为一种重要的技术文档，色标标记方案是以后的布线管理重要的技术依据。本次设计采用先进的标签系统，符合TIA/EIA-606规范，采用计算机打印式标签，来识别布线设施的各个元器件，电缆扎带及附件可以组织及识别线缆和提高安装速度。
综合布线系统涉及的所有组成部分都应有明确的标识。它们的名字、颜色、数字或序号及相关特性所组成的标识应是可方便地互相区分的。
本次设计建立符合项目情况的具体情况的颜色标签系统，以方便工作人员的管理。使用的标识措施包括：
n 使用颜色标识各个区域：在机柜中,同一区域的信息点所涉及的模块,跳线均使用相同的颜色,所使用的颜色具体规定如下:
n 使用统一的标识方式：用6位字母和数字，前三位表示楼层房门编号;后三位信息口编号。
n 信息插座上每个接插口位置上明确标明T(语音)、D(数据)、F(光纤)等接口类型;并用以上的标识方法表明;
n 配线架同样使用以上方法，明确标识对应信息点的位置;
n 每根跳线上均用色标进行标示，并使用以上的标识方法表示跳接两端所连接的位置;
n 绘制信息点的分布图;
n 提供信息点与配线架信息口的对照表;提供配线架信息口与网络设备端口之间的对照表;
通过以上的措施，管理员能在极短时间内查出出现故障的信息点的位置，排除故障，不需要借助另外的文档。
高性能的布线系统产品
随着应用水平的提高，六类布线系统正在逐渐成为市场的主力产品，更多的用户选择六类产品组建网络的基础设施。六类系统支持高性能的编码技术，支持1000Base-TX，降低了千兆网络的总体成本，同时它提供1-250MHz的带宽范围，是超五类布线系统带宽的两倍，为支持未来网络技术提供了更高的性能裕量。项目中使用的普鲁斯特6类双绞线采用独特的生产工艺技术，提高了6类电缆的同芯度，铜导体的直径公差在0.0002mm以内，绝缘外径偏差在0.01mm以内，同芯度达到96%以上，提高了电缆的回波损耗性能。6类双绞线采用了经过一定比例预先扭绞的十字型塑料骨架，保持电缆结构的稳定性的同时降低了线对之间的串扰，此外，6类双绞线单位长度的扭绞密度比超5类更为紧密，使近端串扰和抗干扰性能得到改善。普鲁斯特6类双绞线远超过6类标准TIA/EIA568-B.2-1的要求，可达到600MHZ的应用带宽。
综合布线系统将使得未来软件园的语音和数据通信设备、交换机、控制系统、管理系统、安全系统彼此连接，并与外部网络连接，为软件园未来复杂的网络应用提供高效、可靠、安全的基础保证。同时，普鲁斯特布线为整个系统提供了业界最长的25年质量保证。
