1 引言
随着FTTH的规模部署，一些原本并不显眼的问题开始逐渐暴露。在最容易被人们忽视的最后100 m的线路布放、施工和后期维护中，主要存在以下一些问题：现有FTTH建设模式存在误区；对现场组装型的光纤连接器认识存在误区；如何采取更有效的方式和手段对广大基层施工人员进行培训；如何更好地完善对旧楼实施FTTH的线路改造。
本篇将针对如何更好地完善旧楼FTTH的线路改造进行分析。
2 FTTH旧楼改造方式
随着旧楼F T TH改造项目比重的日益增加，如何更好地对旧楼进行FTTH改造，已经成为运营商重点关注的问题之一。当前大部分运营商FTTH旧楼改造普遍采用薄覆盖的方式。
普通光缆从电信机房或室外光缆交接箱引入单元楼时，通常会使用光缆接头盒在室外进行分纤，将配线光缆分别引入不同的单元楼。随后，光缆引入楼道内的分纤箱或者分光分纤箱内并成端。最后，按需布放蝶型光缆，采取后放置的方式，即用户申请光纤接入再放线的方式。在整个FTTH旧楼改造项目中，以采用二级分光的形式为主。一级分光点一般会设在室外光缆交接箱或小区机房内，二级分光点设在楼道分光箱内。
3 当前FTTH旧楼改造中存在的主要问题及解决方法

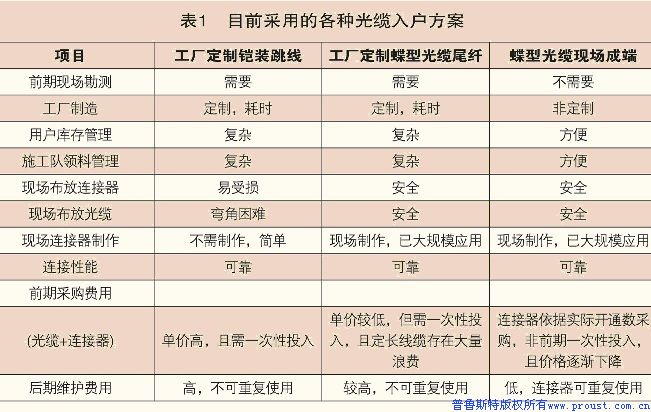

当前迫切需要解决的难点主要集中在光缆在楼道内的布放以及光缆在用户家中的布放。目前采用的各种光缆入户方案见表1，不难发现，蝶型光缆现场成端的方式依旧具有不可替代的优势。
⑴FTTH旧楼改造项目中的光缆入户

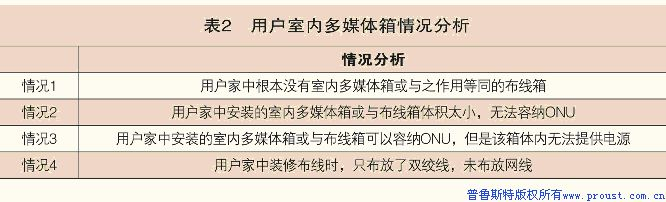

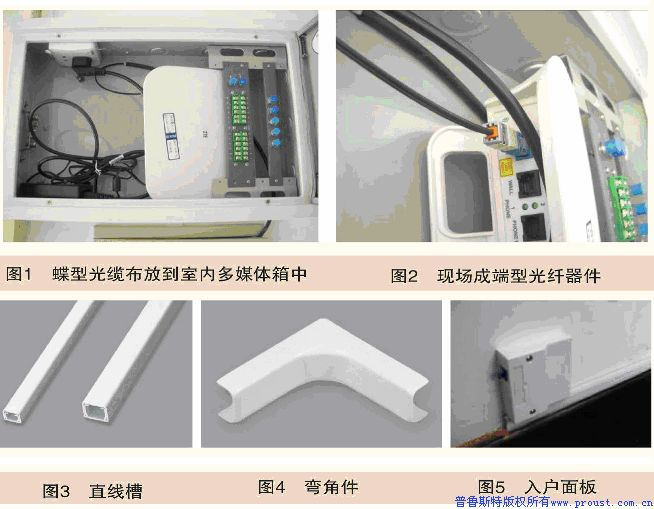

在FTTH的新楼建设模型中，蝶型光缆一般会被要求布放到预先安装到位的室内多媒体箱中（如图1所示）。开通业务时，由施工人员现场完成蝶型光缆的成端，并和ONU连接（如图2所示）。然而，在FTTH旧楼改造项目的实际施工中，蝶型光缆很难布放到室内多媒体箱内，具体情况分析见表2。综合来看，在旧楼改造中很难采用和新楼FTTH相近的入户布线模式。在实际应用中，通常采用线槽+明管的方式进行用户室内布放（如图3和图4所示），同时采用面板成端蝶型光缆的方式（如图5所示）。
⑵光纤信息面板的选择

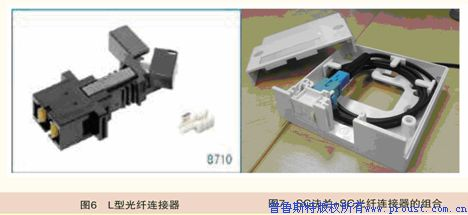

蝶型光缆的布线有别于五类线，布放时需要保证足够的弯曲半径。若使用暗装面板，在操作上的难度将会大大高于明装面板。虽然采用暗装面板有着更好的美观性，但是考虑到安全性及后期管理和维护的便利性，明装面板在当前情形下，有着更大的优势。在信息面板成端器件的使用上，目前主要有以下三种方案：方案一，L型光纤连接器（如图6所示）；方案二，SC法兰+SC光纤连接器的组合（如图7所示）；方案三，SC法兰+SC单头尾纤+热熔/冷接子（如图8所示）。
对比上述三种方案，虽然采用法兰+SC单头尾纤+热熔/冷接子的方案在成本上有着非常明显的优势，但是现场的开通率较低，在后期维护上也存在极大的难度。采用SC法兰+SC光纤连接器的组合方案，由于现场成端型光纤连接器的长度普遍要长于工厂预制的连接器，在面板内盘绕时容易出现小弯曲半径的情况。长时间盘留容易造成衰耗的额外增加。综合看来，L型器件的优势最为明显。PROUST公司8710 L型现场组装型光纤连接器和面板已经在全国运营商现网中使用多年，成功应用于家庭客户、企事业单位以及商业客户。
⑶ONU连接的光纤跳线为何故障多
采用面板的方式，会增加一根光纤跳线（光信息插座和ONU之间的跳线）。对旧楼FTTH改造的个人用户而言，大多数情况下ONU会被放置在桌面上，这时连接ONU和墙面光纤信息面板的光跳线就会像普通网线一样暴露在外，容易弯折和受到重压。

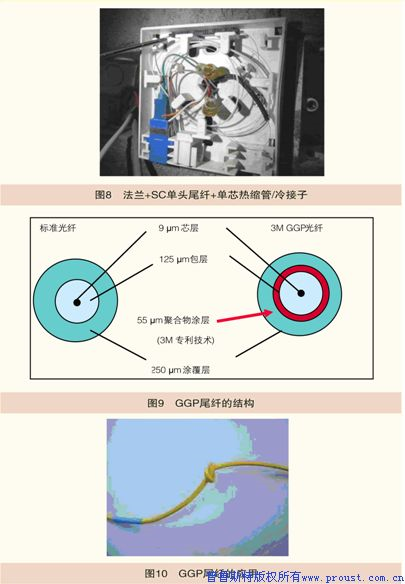

在FTTH实际的线路故障中，相当一部分原因就是由于光纤跳线折断引起的。目前，用于通信光纤的主要材料是二氧化硅，该材料的特性是机械强度低、柔韧性差，受外力挤压或弯折时容易破碎或断裂。为此，PROUST开发了高强度抗折断光纤。PROUST专利技术的GGP（高强度光纤）采用玻璃纤维表面含聚合物涂层的特殊工艺。这种光纤与普通光纤的区别在于：在125 μm裸光纤外层与180 μm之间涂敷厚度为55 μm的高强度特殊聚合物（如图9所示）。这种聚合物具有极好的机械性能，可以保护光纤抵御外来的伤害，如压力、折弯、扭曲等（如图10所示）。
4 结束语
PROUST公司作为全球最大的光纤机械接续产品供应商之一。光纤机械接续产品已经有超过20年稳定可靠的现场表现，并拥有一系列的专利技术。虽然目前FTTH光纤线路布放中依旧存在较多的难点，但是凭借PROUST公司几十年来丰富的线路施工经验和努力创新的精神，必定能够克服种种难点，助力运营商更好地完成FTTH建设
