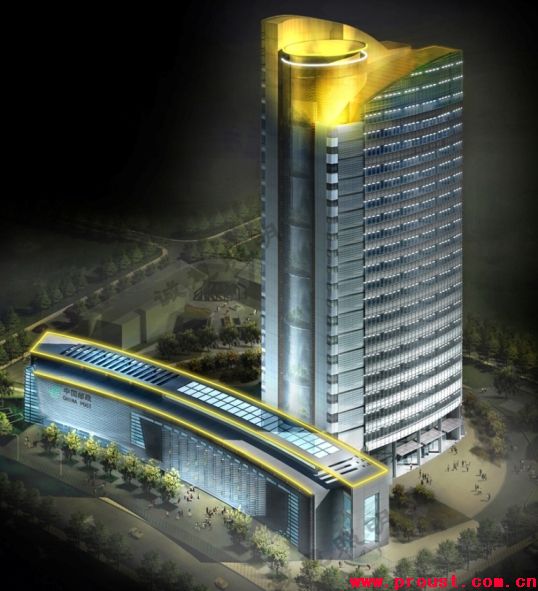

广西邮政南宁物流中心及通信调度楼工程是经国家邮政局批准建设，集商业服务和物流、通信指挥调度、计算机信息中心于一体，服务广西经济建设的工程。工程总投资１亿元，建设规模为２．８７万平方米。工程建成后，将为我区国民经济和社会发展提供一个现代化的邮政基础设施服务平台，同时满足埌东新区的邮政服务需求，为广西邮政提供优质服务创造优良的条件，为邮政树立更良好的社会形象．
为改善办公的环境质量，引入“以人为本、绿色办公”的现代理念，在主楼西侧每2层设计1个花园，并隔层布置1个观景平台，在高层办公楼内通过立体的空中花园营造出轻松休闲的办公环境．西侧立面设置了金属遮阳百叶，有效遮挡了西晒阳光的直射，为员工提供了一个贴近自然的良好室外休闲景观空间．这既体现了人性化的设计思想，又与“南国绿都”的风貌相融合．营业厅入口柱廊高大气派，呈开放式，这既符合南宁的气候特点，又有利于吸引人流．营业厅内空间贯通3层，上部设置金属百叶，有效遮挡了营业厅的西晒阳光，以现代的手法和材料表现出广西建筑特有的骑楼形式．贯通3层的高大中庭，顾客从1层通过自动扶梯直上2层，办理邮政业务方便快捷．考虑到邮政、电信、联通及其他业务营业性质和客户群体的关联性，在平面功能安排上，将集邮、图书音像及代办电信、联通及其他电信公司业务营业厅和大客户服务中心布置在裙楼2层，而将精益物流、桂邮图书、报刊零售公司的生产用房等布置在裙楼3层，这样在功能联系上更为合理．
广西邮政南宁物流中心及通信调度楼工程项目全面集中了当今通信技术的最新发展，并考虑到了今后通信的发展趋势。按照全局考虑、合理分配的原则，主要选用六类非屏蔽线缆、五类大对数非屏蔽线缆、50/125多模万兆光纤及其相应连接件构成大楼布线系统。出于对整个大楼安全性的考虑，此次项目所用的铜缆及光缆所用护套材料都为低烟无毒无卤阻燃型材料。
各系统描述
（1）工作区子系统
工作区子系统包括由终端设备连接到信息插座的连线及相关连接器、适配器。 为了保护跳线，减少弯角上的辐射和衰减，减少插座内积灰影响电气性能和防水，本投标方案所采用的信息插座（包括RJ45插座和光纤插座）全部使用45度斜口面板。此项目中，领导办公室，大会议室，演示厅信息点采用了光纤到桌面。所有的光纤到桌面信息点使用了SC熔接的方式。这种做法比端接方式损耗更小，性能更好。使用普鲁斯特光纤墙面安装盒（双口SC），可以很方便的盘纤，以及对光纤进行熔接，SC双口适配器可以直接插入盒子中。盒子上带有安装打印面板纸的位置，可以非常方便的表示信息点。墙面安装盒的安装采用预埋底盒的方法，安装盒中带有光纤的盘纤槽。每一个安装盒带用两个熔接槽，允许8芯的光纤熔接。 普鲁斯特六类RJ-45非屏蔽模块，运用普鲁斯特专利的IDC连接技术（45度角卡接，卡接簧片镀银），与一卡通技术实现快速安装；采用无错定位技术；错位（交叉）性能补偿；独立设计的线缆管理系统可固定线对及单根导线，确定线对之间的距离。
实验证明，90%以上的双绞线串绕产生于跳线上。普鲁斯特跳线采用超长护套跳线，将跳线弯曲部分对信道的影响降低到最低点，以满足串绕和阻抗匹配对零误码系统整体信道传输的要求。除此而外，这种跳线采用特殊的7芯结构，保证了数据传输的稳定性。
（2）水平子系统
水平区子系统的作用是将干线子系统线路延伸到用户工作区，即实现管理子系统（各个配线管理间配线架）和各个用户工作区信息插座间的连接。
水平区子系统非屏蔽话音、数据类应用的传输介质均选用六类非屏蔽电缆；光纤到桌面信息点2芯62.5/125um多模室内光纤。并且所有的线缆，光缆都使用低烟无毒无卤阻燃护套。
此次项目所采用的普鲁斯特六类4对非屏蔽双绞线，它运用了普鲁斯特专门开发的线缆制造技术，通过控制线缆的导体中心偏离度、导体圆度（每根导线各不相同）、导体直径（每根导线各不相同）、绝缘材料厚度（每根导线各不相同）、线对的绞率（每对导线各不相同）和线对之间的结构（增加型骨架）对线缆电气性能的影响，改进传统的线缆制造工艺。
这种电缆采用了专利的固定技术，使电缆中的4对双绞线的固定得到了可靠的增强，避免了因外力弯曲时所导致的电缆双绞线间距破坏，减少了线对间相互串绕的产生。采用这项专利技术，可以保证电缆的传输频率达到450MHz。为了得到信道的阻抗匹配，将信道阻抗波动范围降至3Ω范围以内，电缆采用了独特的线对阻抗匹配技术，使布线系统上进行的千兆位数据通信高易如反掌。
水平电缆从楼层配线、线槽及管线引向工作区各信息点，配线间内接线端子与信息插座之间均为点到点端接，任何改变系统的操作（如增减用户、用户地址改变等）都不影响整个系统的运行，为系统的重新配置和故障检修提供了极大的方便。
水平走线方式采用电缆桥架敷设，通信电缆井内的配线架采用金属线槽敷设到房间外走廊吊顶内，用铁管沿墙暗敷设至工作区各信息点；任何改变系统的操作（如增减用户、用户地址改变等）都不影响整个系统的运行，为系统的重新配置和故障检修提供了极大的方便。依据园区平面布置图计算，设置一个弱电井可保证楼层信息点到弱电井内IDF的水平布线长度不超过90米，以满足高速设计对水平长度限制的要求。
（3）垂直子系统
干线子系统实现计算机设备、程控用户交换机（PABX）、控制中心与各管理子系统配线间的连接，提供了建筑物中主配线架与分配线架连接的路由。具体采用25对大对数铜缆、50/125多模万兆光纤来实现这种连接。
50/125多模万兆光纤的优点是：光耦合率高，纤芯对准要求相对宽松。当弯曲半径大于其直径20倍时不影响信号的传输。它用于计算机数据传输距离超过100米时的应用，其传输距离可达2公里。在保密性要求高的场合，采用光纤传输较好。对于距离强电磁干扰源较近的情况，亦需要利用光缆的抗干扰性好的优点。
垂直干线使用25对大对数铜芯电缆传输话音；使用光缆传输高速数据信号。话音方面，每个话音信息点对应1对UTP干线电缆，并按照每个配线间总话音信息点数的20％比例预留主干对数，由此可推算出每一层主干电缆的对数。数据方面，到每个配线管理间使用12芯多模光缆作为主干。
垂直主干采用星型结构，从主机房以点到点的形式铺设到各个楼层配线间。选择垂直子系统拓扑结构为星型拓扑结构，这是因为星型拓扑结构：
1)便于管理，星型拓扑结构的所有通信都要经过中心节点来支配，所以维护管里比较方便。
2)便于重新配置。用户可以在楼层配线架上任意增加、删除或移动、互换某个或某些信息插座，而且仅仅涉及它们所连接的终端设备。
3)便于故障隔离与检测。由于各信息点都连接到楼层配线架，相互之间保持相当大的独立性，因此可以方便地检测故障点，并清除。
4)便于系统的分段、级连与扩充。
（4）管理间子系统
管理子系统由交连、互连配线架组成。管理点为连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。
为了保证系统未来使用和管理的灵活性，除出租楼层语音部分的非屏蔽话音应用方面，采用快接式超五类非屏蔽配线架管理信息点，其余区域的非屏蔽话音、数据应用方面，均采用快接式六类非屏蔽配线架管理信息点，其中：
普鲁斯特24口六类非屏蔽配线盘上的模块直接端接水平线缆。该系列跳线盘高度为1U，为全模块化设计，其上所安装的模块与工作区面板相同。任何一个RJ-45模块出现故障都可以随时更换，这样也是今后在维护过程中成本大大降低。跳线盘背面带有便于线缆安装的理线架，另外每一个跳线盘设计一个1U理线器用来管理跳线，保证跳线的弯曲半径，也使得整个机规更加美观。
光缆传输系统，采用光纤互连装置机架式光纤跳线盘管理光缆的垂直/水平接续。它将自主设备间引出的光缆引入，通过光纤跳线可与计算机网络设备相连，由计算机网络设备上的UTP端口经UTP跳线与快接式数据配线架相连。
此项目使用普鲁斯特24口机架式光纤配线架（双口SC），其带有12个SC双工连接器安装孔。该跳线盘使用塑料制造，轻巧而牢固，便于安装；滑动式箱体、集中式的光纤管理，同时满足端接或熔接操作。该设备除支持连接器外,还直接支持束状光缆和跨接线光缆。在本工程中，每层楼的光纤互连场大部分均使用一个互连模块，该模块可使24芯输入光纤连至24芯输出光缆。
管理区和设备间中大对数电缆的端接使用19英寸200对直通式配线架和19英寸100对直通式配线架。这两种配线架都满足超五类的性能要求，都可以直接安装在标准19英寸机规中。200对配线架安装高度为2U，100对为1U。200对配线配线架可用于端接8根25对大对数电缆，100对配线架可端接4根。电话的跳接使用三类一对式跳线(蓝白跳线)。
（5）设备间
设备间子系统由设备间中的电缆、连接器和相关支撑硬件组成，它把公共系统设备(如PABX、主控制台、网络设备等)的各种不同设备连接起来。它既是布线系统星形结构的汇接点，又是和外界通信的出入口。
本项目中的设备间子系统包括一个话音主配线管理间和一个数据主配线管理间（设在13层）。
出于对安全性的考虑，在设计上为配线架外部进线部分的模块加装了保安座和三级避雷子，以提供防雷保护。通过使用普鲁斯特 10对导轨式可开断模块，用户在使用过程中还可以方便地提供并联测试、监听、单向和双向隔离，或者通过快速跳插线进行快速跳线。并且可以选择多种标志条，方便的标识和管理线对。
设备间中，对于来自各配线管理间光缆的端接，使用与管理区相同的机架式跳线盘，并通过光纤跳线和计算机网络中心交换机相连。它的模块化设计允许灵活地把一个网络线路直接连至一个设备线路或者利用短的互连光缆把二个网络线路连接起来。
普鲁斯特网络公司的这项综合布线工程不仅能给南宁市邮政部门提高工作效率，而且也能让绿城人们享受到从未有过的优质、快捷的邮政服务。
